Stockblender – Automatisierte Mischung auf dem Walzwerk

Der Stockblender ist eine bewährte Vorrichtung für Walzwerke, die den Mischvorgang von Gummimischungen ein Stück weit automatisiert und standardisiert. Wer nach einer zuverlässigen Lösung für gleichmäßige, reproduzierbare Mischqualität auf dem Walzwerk sucht, kommt am Stockblender nicht vorbei.

Was ist ein Stockblender?

Der Mischvorgang auf einem Walzwerk erfolgt klassischerweise diskontinuierlich. Die Qualität der fertigen Mischung hängt dabei stark von der Erfahrung und Sorgfalt des Bedieners ab. Um diesen Prozess zu standardisieren und die Abhängigkeit vom manuellen Eingriff zu reduzieren, wurde früh nach Automatisierungslösungen gesucht.

Das Ergebnis: eine Vorrichtung, die in englischsprachigen Ländern als „stock blender" bekannt ist und sich auch im deutschsprachigen Raum unter der Bezeichnung „Stockblender" etabliert hat.

Aufbau und Funktionsweise des Stockblenders

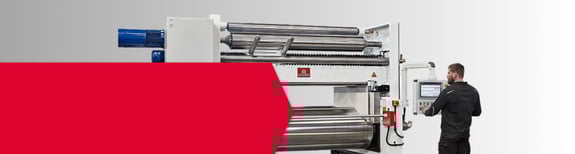

Der Stockblender besteht im Wesentlichen aus zwei Walzen, die dieselbe Breite wie die Mischwalzen des Walzwerks aufweisen, jedoch einen deutlich geringeren Durchmesser haben. Diese beiden Walzen sind vertikal und leicht versetzt oberhalb der Arbeitswalze angeordnet:

• Die untere Walze (Blenderwalze) wird über einen stufenlos regelbaren Antrieb in Rotation versetzt.
• Die obere Walze dient als Andrückrolle.
• Zur Arbeitsseite hin ist ein Paar Materialführungsrollen (auch Wig-Wag genannt) angebracht, das über ein separates Antriebssystem seitlich in beide Richtungen verfahrbar ist.

Ablauf eines Mischzyklus mit dem Stockblender

Sobald sich nach Zugabe aller Materialien auf der Arbeitswalze ein zusammenhängendes, stabiles Gummi-Fell gebildet hat, beginnt der automatisierte Prozess:

• Der Bediener schneidet das Gummi-Fell auf und bringt es mit einem gezielten Wurf zwischen den Materialführungsrollen über die angetriebene Blenderwalze.
• Die Andrückrolle, im Ruhezustand von der Blenderwalze abgehoben, wird wieder angelegt. Bei modernen Stockblendern erfolgt dies pneumatisch.
• Das Gummi-Fell wird von der Arbeitswalze abgezogen und läuft über die Blenderwalze, die es auf der Rückseite des Stockblenders dem Walzenspalt der Mischwalzen wieder zuführt.
• Der Wig-Wag-Antrieb der Führungsrollen wird gestartet: Die hin- und hergehende Bewegung über die gesamte Breite der Arbeitswalze deformiert das Walzfell kontinuierlich und sorgt für eine gleichmäßige, intensive Durchmischung, ganz ohne weiteren Eingriff des Bedieners.
• Nach Ablauf der festgelegten Mischzeit oder einer definierten Anzahl an Verlegungen wird das Fell vom Blender abgeschnitten und kann als Platte oder Puppe von der Arbeitswalze abgenommen werden.



Vorteile des Stockblenders im Überblick

Der Einsatz eines Stockblenders am Walzwerk bietet entscheidende Vorteile gegenüber dem rein manuellen Mischen:

• Schnelle und intensive Durchmischung für eine hohe Homogenität des gesamten Batches
• Effektive Kühlung der Gummimischung durch den kontinuierlichen Materialfluss
• Höhere Chargenkapazität: das Walzwerk nimmt eine größere Menge Gummimischung auf
• Reproduzierbare Mischqualität unabhängig vom individuellen Bediener
• Reduzierter manueller Aufwand und geringere Fehlerquote im Mischprozess
